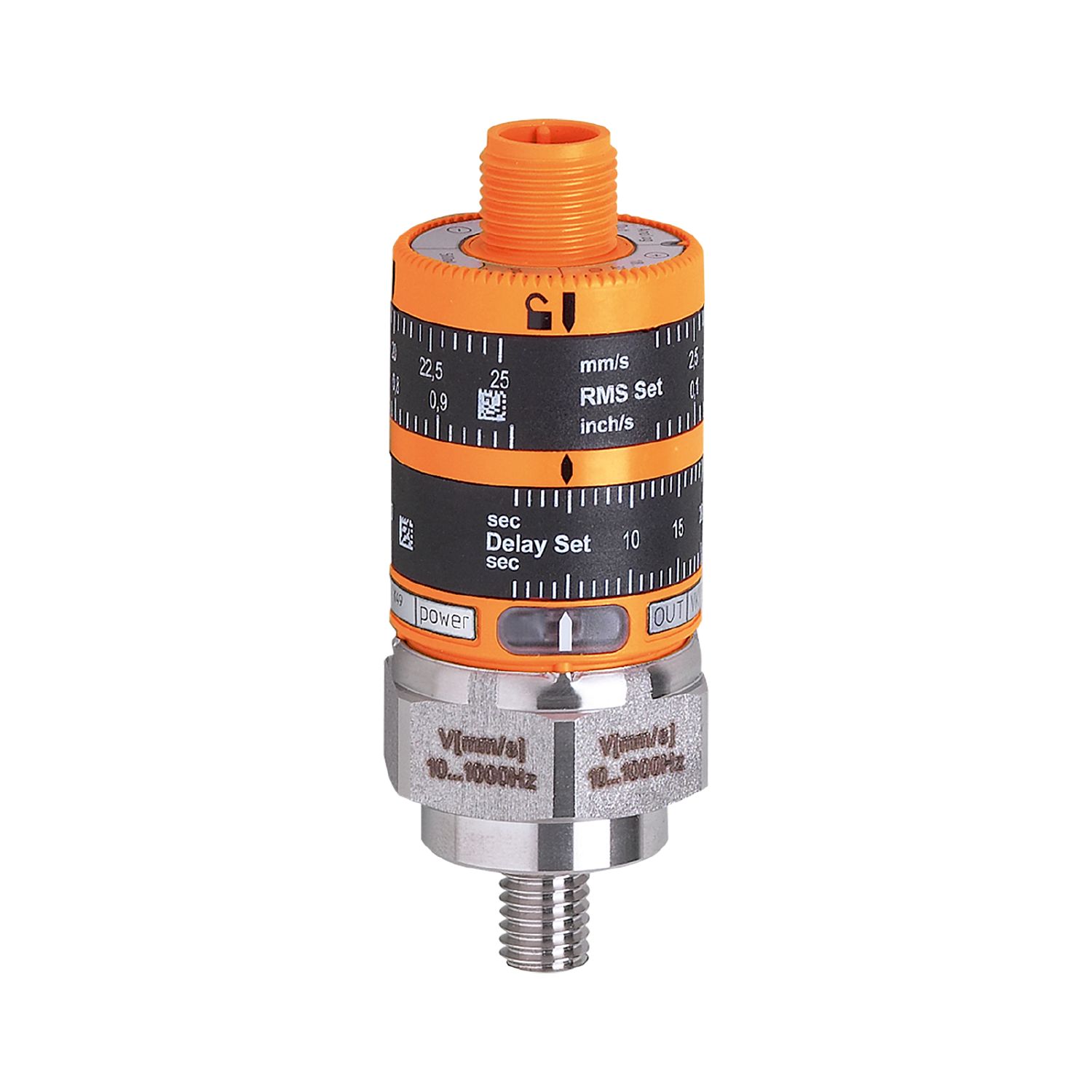

سنسور ویبره IFM مدل VKV021

ویژگی‌های محصول
محدوده اندازه‌گیری ارتعاش [میلی‌متر بر ثانیه] 0…25؛ (RMS)
محدوده فرکانس [هرتز] 10…1000
کاربرد
کاربرد پایش ارتعاش مطابق با استاندارد DIN ISO 10816
داده‌های الکتریکی
ولتاژ عملیاتی [ولتاژ] 18…32 DC
جریان مصرفی [میلی‌آمپر] < 50
کلاس حفاظتی III
نوع حسگر: سیستم میکروالکترومکانیکی (MEMS)
ورودی‌ها / خروجی‌ها
تعداد کل ورودی‌ها و خروجی‌ها 2
تعداد ورودی‌ها و خروجی‌ها تعداد خروجی‌های دیجیتال: 1؛ تعداد خروجی‌های آنالوگ: 1
خروجی‌ها
سیگنال خروجی: سیگنال سوئیچینگ؛ سیگنال آنالوگ
طراحی الکتریکی: PNP
تعداد خروجی‌های دیجیتال 1
عملکرد خروجی: معمولاً بسته
حداکثر. خروجی سوئیچینگ افت ولتاژ DC[V] 2
جریان نامی دائمی خروجی سوئیچینگ DC[mA] 500
تعداد خروجی‌های آنالوگ 1
جریان خروجی آنالوگ [mA] 4…20
حداکثر بار [Ω] 500
حفاظت اتصال کوتاه بله
نوع حفاظت اتصال کوتاه پالسی
حفاظت اضافه بار بله
محدوده اندازه‌گیری/تنظیم
محدوده اندازه‌گیری ارتعاش [mm/s] 0…25; (RMS)
محدوده فرکانس [هرتز] 10…1000
تعداد محورهای اندازه‌گیری 1
دقت / انحرافات
خطای اندازه‌گیری [درصد مقدار نهایی] < ± 3
انحراف خطی 0.25٪
زمان پاسخ
زمان پاسخ [ثانیه] 1…60
نرم‌افزار / برنامه‌ریزی
تنظیم حلقه تنظیم نقطه سوئیچ
شرایط عملیاتی
دمای محیط [°C] -25…80
نکاتی در مورد دمای محیط
کاربرد UL: < 80 °C
دمای نگهداری [°C] -25…80
حفاظت IP 67
آزمایش‌ها / تاییدیه‌ها
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF 10 V/m تابشی
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF 10 ولت
مقاومت در برابر ضربه
400 گرم
میانگین زمان بین خرابی (MTTF) 510
داده‌های مکانیکی
وزن (g) 113.5
نوع نصب M8 x 1.25
جنس: PBT؛ PC؛ FKM؛ فولاد ضد زنگ (316L/1.4404)
گشتاور سفت کردن (Nm) 15
نمایشگرها / عناصر عملیاتی
نمایشگر
چراغ LED عملیات، سبز
چراغ LED وضعیت سوئیچینگ، زرد
دارای مقیاس بله
عناصر عملیاتی
حلقه تنظیم
حلقه تنظیم
توضیحات
تعداد بسته: 1 عدد
اتصال الکتریکی
اتصال کانکتور: 1 x M12؛ کدگذاری: A
