سنسور مکعبی NCB40-FP-A2-P1

مشخصات عمومی
عملکرد سوئیچینگ مکمل
نوع خروجی PNP
فاصله عملکرد اسمی sn 40 میلی‌متر
نصب همسطح
قطبیت خروجی DC
فاصله عملکرد تضمین شده sa 0 … 32.4 میلی‌متر
ضریب کاهش rAl 0.25
ضریب کاهش rCu 0.23
ضریب کاهش r304 0.85

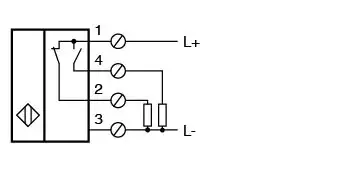

نوع خروجی ۴ سیمه
مقدار نامی
ولتاژ عملیاتی UB 10 … 60 ولت
فرکانس سوئیچینگ f 0 … 80 هرتز
نوع هیسترزیس H ۳٪
محافظت در برابر قطب معکوس
محافظت در برابر اتصال کوتاه
افت ولتاژ Ud ≤ ۳ ولت
جریان عملیاتی IL 0 … ۲۰۰ میلی‌آمپر
جریان خاموش Ir 0 … ۰.۵ میلی‌آمپر
جریان تغذیه بدون بار I0 ≤ ۲۰ میلی‌آمپر
تاخیر زمانی قبل از در دسترس بودن tv ≤ ۳۰۰ میلی‌ثانیه
چراغ نشانگر ولتاژ عملیاتی، سبز
چراغ نشانگر وضعیت سوئیچینگ، زرد
پارامترهای مربوط به ایمنی عملکردی
MTTFd 630 a
زمان ماموریت (TM) 20 a
پوشش تشخیصی (DC) 0٪
مطابق با استانداردها و دستورالعمل‌ها
انطباق با استاندارد
استانداردهای EN IEC 60947-5-2
تاییدیه‌ها و گواهینامه‌ها
تاییدیه UL cULus ذکر شده، مصارف عمومی
تاییدیه CCC گواهی شده توسط گواهینامه اجباری چین (CCC)
شرایط محیطی
دمای محیط -۲۵ … 70 درجه سانتیگراد (-13 … 158 درجه فارنهایت)
مشخصات مکانیکی
نوع اتصال ترمینال‌های پیچی
اطلاعات مربوط به اتصال حداکثر دو هادی با سطح مقطع هسته یکسان را می‌توان روی یک اتصال ترمینال نصب کرد!
گشتاور سفت کردن 1.2 نیوتن متر + 10٪
سطح مقطع هسته تا 2.5 میلی‌متر مربع
حداقل سطح مقطع هسته بدون فرول‌های انتهای سیم 0.5 میلی‌متر مربع
با غلاف‌های رابط 0.34 میلی‌متر مربع
حداکثر سطح مقطع هسته بدون فرول‌های انتهای سیم 2.5 میلی‌متر مربع
با غلاف‌های رابط 1.5 میلی‌متر مربع
جنس بدنه PBT
صفحه حسگر PBT
پایه بدنه PBT
درجه حفاظت IP68

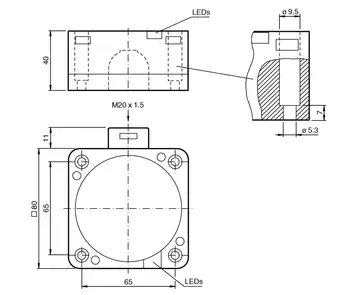

ابعاد
ارتفاع 40 میلی‌متر
عرض 80 میلی‌متر
طول 80 میلی‌متر
