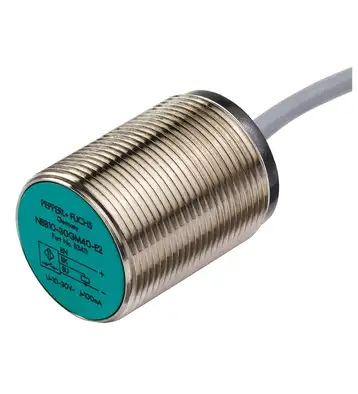

سنسور نامور مدل NCB10-30GM40-N0

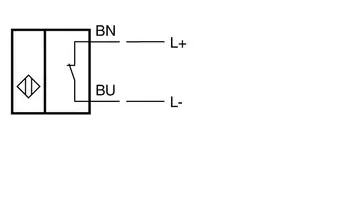

مشخصات عمومی عملکرد سوئیچینگ معمولاً بسته (NC) نوع خروجی NAMUR فاصله عملیاتی اسمی sn 10 میلی‌متر نصب توکار فاصله عملیاتی تضمین شده sa 0 … 8.1 میلی‌متر فاصله عملیاتی واقعی sr 9 … 11 میلی‌متر نوع. ضریب کاهش rAl 0.35 ضریب کاهش rCu 0.3 ضریب کاهش r304 0.75 نوع خروجی دو سیمه مقادیر اسمی ولتاژ اسمی Uo 8.2 ولت (Ri تقریباً 1 کیلو اهم) فرکانس سوئیچینگ f 0 … 200 هرتز هیسترزیس H 1 … 15 % نوع. 5 % حفاظت در برابر قطب معکوس محافظت در برابر قطب معکوس حفاظت در برابر اتصال کوتاه بلهاطلاعات فنی مصرف جریان صفحه اندازه‌گیری شناسایی نشده است (حداقل). صفحه اندازه‌گیری ۲.۲ میلی‌آمپر تشخیص داده شد ≤ ۱ میلی‌آمپر نشانگر وضعیت سوئیچینگ همه جهت‌ها LED، زرد پارامترهای مرتبط با ایمنی عملکردی سطح یکپارچگی ایمنی (SIL) SIL 2 MTTFd 1870 a زمان ماموریت (TM) 20 a پوشش تشخیصی (DC) 0 % مطابقت با استانداردها و دستورالعمل‌ها انطباق استاندارد NAMUR EN 60947-5-6:2000 IEC 60947-5-6:1999 سازگاری الکترومغناطیسی NE 21:2007 استانداردها EN IEC 60947-5-2 تاییدیه‌ها و گواهینامه‌ها تاییدیه IECEx سطح حفاظت تجهیزات Ga IECEx PTB 11.0037X سطح حفاظت تجهیزات Gb IECEx PTB 11.0037X سطح حفاظت تجهیزات Da IECEx PTB 11.0037X سطح حفاظت تجهیزات Dc (tc) IECEx TUR 21.0018X سطح حفاظت تجهیزات Mb IECEx PTB 11.0037X تاییدیه ATEX سطح حفاظت تجهیزات Ga PTB 00 ATEX 2048 X سطح حفاظت تجهیزات Gb PTB 00 ATEX 2048 X سطح حفاظت تجهیزات Da PTB 00 ATEX 2048 X سطح حفاظت تجهیزات Dc (tc) TÜV 20 ATEX 8524 X تاییدیه UL مکان معمولی E87056 مکان خطرناک E501628 نقشه کنترل 116-0452 تاییدیه CCC مکان خطرناک 2020322315002255 2024322315005860 تاییدیه CML بنا به درخواست ANZEx 18.3018X تاییدیه KCC مکان خطرناک 09-AV4BO-0226 تاییدیه دریایی DNVGL TAA00001A5 شرایط محیطی دمای محیط-25 … 100 درجه سانتیگراد (-13 … 212 °F) دمای نگهداری -40 … 100 درجه سانتیگراد (-40 … 212 درجه فارنهایت) مشخصات مکانیکی نوع اتصال کابل جنس بدنه فولاد ضد زنگ 1.4305 / AISI 303 صفحه حسگر PBT درجه حفاظت IP66 / IP67 کابل بست‌های انتهای سیم بله قطر کابل 6 میلی‌متر ± 0.2 میلی‌متر شعاع خمش > 10 برابر قطر کابل جنس PVC رنگ آبیتعداد هسته‌ها سطح مقطع هسته 0.75 میلی‌متر مربع طول 2 متر طول جرم 207 گرم ابعاد طول 40 میلی‌متر قطر 30 میلی‌متر
