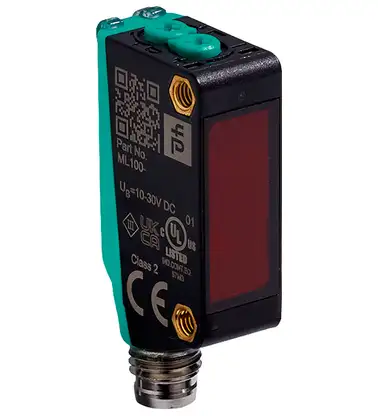

سنسور نوری ML100-55/95/103

مشخصات عمومی

محدوده تشخیص موثر 0 … 5 متر فاصله بازتابنده 0.02 … 5 متر محدوده تشخیص آستانه 7 متر هدف مرجع بازتابنده H50 منبع نور LED نوع نور مدوله شده نور قرمز مرئی فیلتر قطبش بله قطر نقطه نور تقریباً 500 میلی متر در فاصله 7 متر زاویه باز شدن تقریباً 4 درجه صورت نوری از روبرو محدودیت نور محیط EN 60947-5-2:2007+A1:2012 پارامترهای مرتبط با ایمنی عملکردی MTTFd 860 a زمان ماموریت (TM) 20 a پوشش تشخیصی (DC) 0 % نشانگرها/وسایل عملیاتی نشانگر عملیات LED سبز: روشن بودن نشانگر عملکرد LED زرد: هنگام دریافت پرتو نور روشن می‌شود؛ هنگام کاهش ذخیره عملیاتی چشمک می‌زند؛ هنگام قطع پرتو نور خاموش می‌شود تنظیم حساسیت عناصر کنترل عناصر کنترل سوئیچ تغییر روشن/خاموش مشخصات الکتریکی ولتاژ عملیاتی UB 10 … 30 ولت DC حداکثر ریپل. جریان تغذیه بدون بار 10% I0 < 20 میلی آمپر خروجی نوع سوئیچینگ نوع سوئیچینگ سنسور قابل تنظیم است. تنظیم پیش فرض: روشن شدن با نور خروجی سیگنال 1 خروجی PNP، محافظت شده در برابر اتصال کوتاه، محافظت شده در برابر قطب معکوس، کلکتور باز حداکثر ولتاژ سوئیچینگ: 30 ولت DC حداکثر جریان سوئیچینگ. ۱۰۰ میلی‌آمپر، بار مقاومتی افت ولتاژ Ud ≤ ۱.۵ ولت DC فرکانس سوئیچینگ f ۱۰۰۰ هرتز زمان پاسخ ۰.۵ میلی‌ثانیه انطباق استاندارد محصول EN ۶۰۹۴۷-۵-۲ تاییدیه‌ها و گواهینامه‌ها تاییدیه UL cULus ذکر شده، منبع تغذیه کلاس ۲ یا منبع تغذیه ذکر شده با خروجی ولتاژ محدود با فیوز (شاید یکپارچه) (حداکثر ۳.۳ آمپر طبق UL۲۴۸)، محفظه نوع ۱ تاییدیه CCC تاییدیه CCC / علامت‌گذاری برای محصولات با ولتاژ ≤۳۶ ولت لازم نیست شرایط محیطی دمای محیط-۳۰ … ۶۰ درجه سانتیگراد (-۲۲ … ۱۴۰ درجه فارنهایت) دمای نگهداری-۴۰ … ۷۰ درجه سانتیگراد (-۴۰ … ۱۵۸ درجه فارنهایت) مشخصات مکانیکی درجه حفاظت IP۶۷ اتصال کانکتور M۸ x ۱، ۴ پین جنس محفظه PC (پلی کربنات) سطح نوری PMMA جرم تقریبی. ۱۰ گرم گشتاور بستن، پیچ‌های بست ۰.۶ نیوتن متر ابعاد ارتفاع ۳۱ میلی‌متر عرض ۱۱ میلی‌متر
