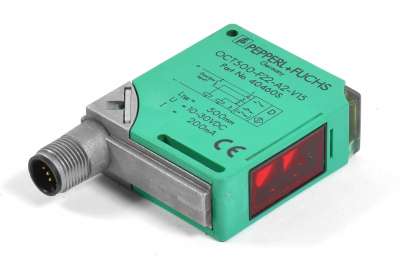

سنسور نوری OCS6000-F22-A2-V15

اطلاعات فنی
معتبر برای تمام خانواده
اطلاعات نسخه
مشخصات کلی
محدوده حسگر 0 … 6000 میلی‌متر
رفلکتور مرجع هدف 100 میلی‌متر در 100 میلی‌متر
نوع ORR 100
نوع نور: نور قرمز 660 نانومتر
قطر نقطه نور 200 میلی‌متر در فاصله 6000 میلی‌متر
محدوده نور محیط ≤ 10000 لوکس نور خورشید
≤ 7500 لوکس نور هالوژن
محدوده بازتابنده 600 … 6000 میلی‌متر
مطابق با استاندارد EN 60947-5-2
مشخصات الکتریکی
ولتاژ عملیاتی نامی Ue 10 … 30 ولت DC، ریپل 10 %SS
جریان تغذیه بدون بار I0 ≤ 25 میلی‌آمپر
تاخیر زمانی قبل از در دسترس بودن تلویزیون ≤ 80 میلی‌ثانیه (با تأخیر زمانی قبل از در دسترس بودن)
وسایل نشانگر/عملکرد
LED زرد وضعیت سوئیچینگ
ال‌ای‌دی سبز روشن،
چشمک‌زن با ۲ هرتز یا ۴ هرتز در حالت TEACH-IN
ال‌ای‌دی قرمز ۲ هرتز چشمک‌زن: نشانگر پیش از خطا
۶۵ میلی‌ثانیه: برای خروج، کلید را فشار دهید
۱.۵ ثانیه: خطا توسط TEACH-IN
کلید +/- برای تنظیم حساسیت و TEACHIN
خروجی
جریان عملیاتی نامی یعنی ۲۰۰ میلی‌آمپر، هر خروجی، محافظت‌شده در برابر اتصال کوتاه و اضافه بار
افت ولتاژ Ud ≤ ۲.۵ ولت
فرکانس سوئیچینگ f ≤ ۱ کیلوهرتز
تناژ تأخیر روشن شدن ۰.۵ میلی‌ثانیه
محدوده هیسترزیس H قابل تنظیم
ورودی
مقاومت داخلی ≥ ۱۲ کیلواهم
تناژ تأخیر روشن شدن ≤ ۳ میلی‌ثانیه
تأخیر خاموش شدن ≤ ۳ میلی‌ثانیه
شرایط محیطی
دمای محیط -۲۵ … ۷۰ درجه سانتیگراد (۲۴۸ … ۳۴۳ کلوین)
دمای نگهداری -40 … 70 درجه سانتیگراد (233 … 343 کلوین)
مشخصات مکانیکی
درجه حفاظت IP68 مطابق با استاندارد EN 60529
نوع اتصال کانکتور V15 (M12 x 1)، 5 پین، قابل چرخش
تا 90 درجه
جنس
محفظه PBT
خروجی چراغ صفحه پلاستیکی مقاوم در برابر خراش
اتصال دهنده AlSi
دم کبوتری AlSi
جرم 60 گرم
شماره مدل OCS6000-F22-A0-V15 OCS6000-F22-A2-V15
نوع خروجی 2 خروجی سوئیچ npn،
قابل تنظیم به صورت
– NO/NC (ضد ظرفیت)
– نشانگر NO و قبل از خطا
– نشانگر NC و قبل از خطا
2 خروجی سوئیچ pnp،
قابل تنظیم به صورت
– NO/NC (ضد ظرفیت)
– نشانگر NO و قبل از خطا
– NC و قبل از خطا نشانگر
ورودی نوع ۱ کنترل/تست،
غیرفعال: ≥ ۷ ولت یا باز؛
فعال: ≤ ۳ ولت
ورودی کنترل/تست ۱،
غیرفعال: ≤ ۳ ولت یا متصل نیست؛ فعال: ≥ ۷ ولت
