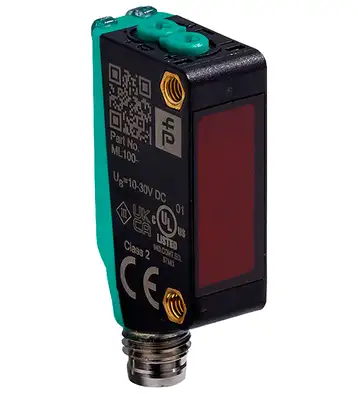

سنسور نوری ML100-8-1000-RT/95/103

مشخصات کلی
محدوده تشخیص 0 … 1000 میلی‌متر
محدوده تنظیم 100 … 1000 میلی‌متر
هدف مرجع استاندارد سفید، 100 میلی‌متر در 100 میلی‌متر
منبع نور LED
نوع نور: نور قرمز مرئی مدوله شده
فیلتر قطبش: ندارد
قطر نقطه نور تقریباً 75 میلی‌متر در فاصله 1000 میلی‌متر
زاویه باز شدن تقریباً … ۲ درجه
جلوی اپتیکال
محدودیت نور محیط EN 60947-5-2:2007+A1:2012
پارامترهای مربوط به ایمنی عملکردی
MTTFd 860 a
زمان ماموریت (TM) 20 a
پوشش تشخیصی (DC) 0٪
شاخص‌ها/ابزارهای عملیاتی
چراغ نشانگر عملکرد LED سبز: روشن
چراغ نشانگر عملکرد LED زرد، با روشن شدن گیرنده روشن می‌شود
تنظیم حساسیت عناصر کنترل
کلید تغییر حالت روشن/خاموش عناصر کنترل
مشخصات الکتریکی
ولتاژ عملیاتی UB 10 … 30 ولت DC
حداکثر ریپل 10٪
جریان تغذیه بدون بار I0 < 20 میلی‌آمپر

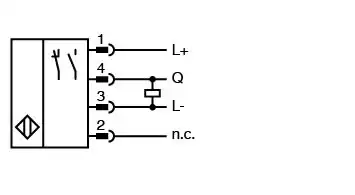

خروجی
نوع سوئیچینگ نوع سوئیچینگ سنسور قابل تنظیم است. تنظیم پیش‌فرض: روشن
خروجی سیگنال 1 خروجی PNP، محافظت در برابر اتصال کوتاه، محافظت در برابر قطب معکوس، کلکتور باز
ولتاژ سوئیچینگ حداکثر 30 ولت DC
جریان سوئیچینگ حداکثر. ۱۰۰ میلی‌آمپر، بار مقاومتی
افت ولتاژ Ud ≤ ۱.۵ ولت DC
فرکانس سوئیچینگ f ۱۰۰۰ هرتز
زمان پاسخ ۰.۵ میلی‌ثانیه
مطابق با استاندارد محصول EN ۶۰۹۴۷-۵-۲
تاییدیه‌ها و گواهینامه‌ها
تاییدیه UL cULus ذکر شده، منبع تغذیه کلاس ۲ یا منبع تغذیه ذکر شده با ولتاژ محدود
خروجی با فیوز (شاید یکپارچه) (حداکثر ۳.۳ آمپر طبق UL۲۴۸)، محفظه نوع ۱
تاییدیه CCC تاییدیه CCC / علامت‌گذاری برای محصولات با ولتاژ ≤۳۶ ولت لازم نیست
شرایط محیطی
دمای محیط -۳۰ … ۶۰ درجه سانتیگراد (-۲۲ … ۱۴۰ درجه فارنهایت)
دمای نگهداری -۴۰ … ۷۰ درجه سانتیگراد (-۴۰ … ۱۵۸ درجه فارنهایت)

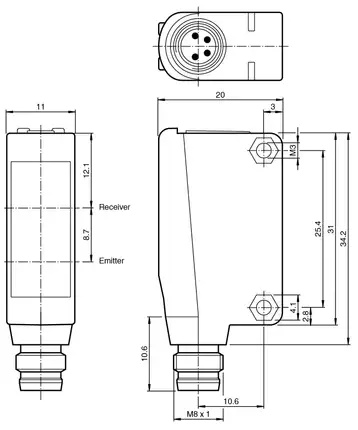

مشخصات مکانیکی
عرض محفظه ۱۱ میلی‌متر
ارتفاع محفظه ۳۱ میلی‌متر
عمق محفظه ۲۰ میلی‌متر
درجه حفاظت IP67

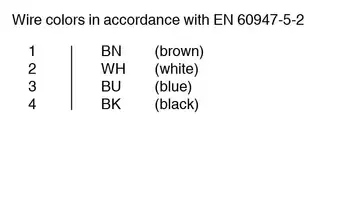

دوشاخه اتصال M8 x 1، 4 پین
جنس
محفظه PC (پلی کربنات)
صفحه نوری PMMA
جرم تقریبی 10 گرم
گشتاور سفت کردن، پیچ‌های بست 0.6 نیوتن متر
