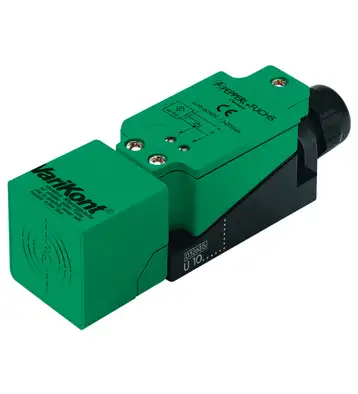

سنسور NJ20+U1+E2-Y287109

مشخصات عمومی عملکرد سوئیچینگ معمولاً باز (NO) نوع خروجی PNP فاصله عملیاتی اسمی sn 20 میلی‌متر نصب همسطح قطبیت خروجی DC فاصله عملیاتی تضمین شده sa 0 … 16.2 میلی‌متر فاصله عملیاتی واقعی sr 18 … 22 میلی‌متر نوع. 20 میلی‌متر ضریب کاهش rAl 0.35 ضریب کاهش rCu 0.35 ضریب کاهش r304 0.8 نوع خروجی 3 سیمه مقادیر نامی ولتاژ عملیاتی UB 10 … 30 ولت فرکانس سوئیچینگ f 0 … 150 هرتز هیسترزیس H 1 … 10 % نوع. 5 % محافظت در برابر قطب معکوس محافظت در برابر قطب معکوس حفاظت در برابر اتصال کوتاه پالسی افت ولتاژ Ud ≤ 2.8 ولت افت ولتاژ در IL افت ولتاژ IL = 1 میلی آمپر، عنصر سوئیچینگ روشن Ud 0.5 … 2.3 ولت نوع. 0.9 ولت افت ولتاژ IL = 10 میلی آمپر، عنصر سوئیچینگ روشن Ud 0.8 … 2.2 ولت نوع. 1.4 ولت افت ولتاژ IL = 20 میلی آمپر، عنصر سوئیچینگ روشن Ud 0.9 … 2.3 ولت نوع. 1.5 ولت افت ولتاژ IL = 50 میلی آمپر، عنصر سوئیچینگ روشن Ud 0.9 … 2.5 ولت نوع. 1.6 ولت افت ولتاژ IL = 100 میلی آمپر، عنصر سوئیچینگ روشن Ud 1 … 2.6 ولت نوع. 1.8 ولت افت ولتاژ IL = 200 میلی آمپر، عنصر سوئیچینگ روشن Ud 1.2 … 2.8 ولت نوع. جریان عملیاتی ۲ ولت IL 0 … 200 میلی آمپر جریان حالت خاموش Ir 0 … 0.5 میلی آمپر نوع. جریان حالت خاموش 0.01 میلی آمپر TU =40 °C، عنصر سوئیچینگ خاموش ≤ 100 µA جریان منبع تغذیه بدون بار I0 ≤ 10 میلی آمپر تأخیر زمانی قبل از در دسترس بودن tv ≤ 50 میلی ثانیه نشانگر ولتاژ عملیاتی LED، سبز نشانگر حالت سوئیچینگ LED، زرد پارامترهای مربوط به ایمنی عملکردی MTTFd 819 a زمان ماموریت (TM) 20 a پوشش تشخیصی (DC) 0٪ مطابقت با استانداردها و دستورالعمل‌ها انطباق استاندارد استانداردها EN IEC 60947-5-2 تاییدیه‌ها و گواهینامه‌ها تاییدیه UL cULus ذکر شده، تاییدیه CCC برای مصارف عمومی تاییدیه CCC / علامت گذاری برای محصولات با درجه بندی ≤36 ولت لازم نیست شرایط محیطی دمای محیط-25 … 70 °C (-13 … 158 °F) دمای نگهداری-25 … 85 °C (-13 … 185 °F) مشخصات مکانیکی نوع اتصال ترمینال‌های پیچی اطلاعات مربوط به اتصال حداکثر دو هادی با سطح مقطع هسته یکسان ممکن است روی یک اتصال ترمینال نصب شود! گشتاور سفت کردن ۱.۲ نیوتن متر + ۱۰٪ سطح مقطع هسته تا ۲.۵ میلی‌متر مربع حداقل سطح مقطع هسته بدون بست‌های انتهای سیم ۰.۵ میلی‌متر مربع، با غلاف‌های رابط ۰.۳۴ میلی‌متر مربع حداکثر سطح مقطع هسته بدون بست‌های انتهای سیم ۲.۵ میلی‌متر مربع، با غلاف‌های رابط ۱.۵ میلی‌متر مربع گلند کابل توجه حلقه آب‌بندی: قطر سوراخ ۷ / ۱۰.۵ / ۱۳ / ۱۶ میلی‌متر ابعاد کابل اتصال باید مطابق با سوراخ انتخاب شده روی حلقه آب‌بندی باشد. جنس بدنه PBT با آب‌بندهای Viton و اتصال پیچی PVDF صفحه حسگر PBT درجه حفاظت IP68 ابعاد ارتفاع ۴۰ میلی‌متر عرض ۴۰ میلی‌متر طول ۱۱۸ میلی‌متر

دانلود دیتا شیت
