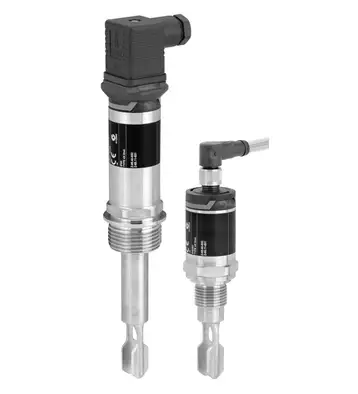

لول سوئیچ پپرل اند فوکس مدل LVL-A7

اطلاعات فنی روش اندازه‌گیری دیاپازون با استفاده از یک محرک پیزوالکتریک به فرکانس رزونانس خود می‌رسد. اگر دیاپازون توسط مایع پوشانده شود، این فرکانس تغییر می‌کند. قطعات الکترونیکی فرکانس رزونانس را کنترل می‌کنند و نشان می‌دهند که آیا دیاپازون آزادانه می‌لرزد یا توسط مایع پوشانده شده است. نوع ساخت دستگاه جمع و جور دستگاه با لوله کوتاه حالت عملکرد MAX = حداکثر ایمنی: دستگاه تا زمانی که سطح مایع زیر دیاپازون باشد، سوئیچ الکترونیکی را بسته نگه می‌دارد. مثال کاربرد: محافظت در برابر سرریز شدن مایع MIN = حداقل ایمنی: دستگاه تا زمانی که دیاپازون در مایع غوطه‌ور است، سوئیچ الکترونیکی را بسته نگه می‌دارد. مثال کاربردی: محافظت در برابر کارکرد خشک پمپ‌ها. سوئیچ الکترونیکی در صورت رسیدن به حد مجاز، بروز خطا یا قطع برق (اصل جریان ساکن) باز می‌شود. سری Vibracon LVL-A7 منبع تغذیه ولتاژ نامی Ur- DC-PNP: 10 … 35 ولت DC، 3 سیمه- AC/DC: 20 … 253 ولت AC/DC، 2 سیمه جریان مصرفی- DC-PNP: < 15 میلی‌آمپر- AC/DC: < 3.8 میلی‌آمپر مصرف برق- DC-PNP: < 975 میلی‌وات- AC/DC: < 850 میلی‌وات ورودی چگالی متغیر اندازه‌گیری شده محدوده اندازه‌گیری حداقل 0.7 گرم بر سانتی‌متر مکعب، اختیاری> 0.5 گرم بر سانتی‌متر مکعب خروجی نوع خروجی سوئیچینگ حداکثر جریان سوئیچینگ 250 میلی آمپر … > 0.7 g/cm3 – زمان تأخیر سوئیچینگ: استاندارد (0.5 ثانیه، 1 ثانیه) وضوح مقدار اندازه‌گیری شده < 0.5 میلی‌متر فرکانس اندازه‌گیری تقریباً 1100 هرتز در هوا نقطه سوئیچینگ 13 میلی‌متر ± 1 میلی‌متر عدم تکرارپذیری ± 1 میلی‌متر مطابق با استاندارد DIN 61298-2 حداکثر هیسترزیس 3 میلی‌متر تأثیر دمای محیط ناچیز تأثیر دمای محیط – 25 میکرومتر بر درجه سانتیگراد تأثیر فشار محیط – 20 میکرومتر بر بار زمان سوئیچینگ – 0.5 ثانیه هنگام پوشیده بودن دیاپازون – 1.0 ثانیه هنگام پوشیده نبودن دیاپازون – سایر زمان‌های سوئیچینگ بنا به درخواست شرایط عملیاتی شرایط نصب موقعیت نصب به بخش موقعیت نصب مراجعه کنیدشرایط محیطی دمای محیط -40 … 70 درجه سانتیگراد (-40 … 158 درجه فارنهایت) دمای نگهداری -40 … 85 درجه سانتیگراد (-40 … 185 درجه فارنهایت) مقاومت در برابر ضربه a = 300 متر بر ثانیه = 30 گرم، 3 صفحه x 2 جهت x 3 ضربه x 18 میلی ثانیه، طبق آزمایش Ea مقاومت در برابر ارتعاش a(RMS) = 50 متر بر ثانیه، ASD = 1.25 (m/s2)2/Hz، f = 5 تا 2000 هرتز، t = 3 x 2 ساعت شرایط فرآیند دمای فرآیند -40 … +100 درجه سانتیگراد (-40 … +212 درجه فارنهایت) -40 … +150 درجه سانتیگراد (-40 … +302 درجه فارنهایت) فشار فرآیند (فشار استاتیک) -1 … +40 بار (-14.5 … +580 psi) حالت تجمع مایع حداقل چگالی. 0.7 گرم بر سانتی‌متر مکعب، اختیاری> 0.5 گرم بر سانتی‌متر مکعب ویسکوزیته 1 … 10000 میلی‌پاسکال بر ثانیه، ویسکوزیته دینامیکی محتویات جامد < ∅5 میلی‌متر مشخصات مکانیکی درجه حفاظت – IP65/67، محفظه NEMA 4X (دوشاخه M12) – IP65، محفظه NEMA 4X (دوشاخه شیر) – IP65/68، محفظه NEMA 4X/6P (کابل) اتصال – کابل 5 متر – دوشاخه شیر NPT1/2 – دوشاخه شیر QUICKON – دوشاخه شیر M16 – دوشاخه M12 جنس به اطلاعات فنی (TI) مراجعه کنید کیفیت سطح Ra < 3.2 µm جرم به اطلاعات فنی (TI) مراجعه کنید ابعاد به اطلاعات فنی (TI) مراجعه کنید اتصال فرآیند – رزوه ISO 228 G1/2, G3/4, G1 – رزوه EN 10226 R1/2, R3/4, R1 – رزوه ASME MNPT1/2, MNPT3/4, MNPT1 نشانگر و عملکرد عناصر نمایشگر نمایشگر LED در سمت اتصال قرار دارد.- LED سبز: نشانگر آماده به کار – LED قرمز: نشانگر خطا – LED زرد: نشانگر حالت کار تست عملکرد تست عملکرد با آهنربای تست (لوازم جانبی اختیاری) گواهینامه‌ها و تاییدیه‌ها محافظت در برابر سرریز Z-65.11-554 (محافظت در برابر سرریز طبق WHG) Z-65.40-555 (سیستم تشخیص نشت طبق WHG) اگر به تاییدیه‌ها به صورت کاغذی نیز نیاز دارید، گزینه WH را در کد نوع انتخاب کنید. اطلاعات عمومی مستندات تکمیلی اطلاعات فنی (TI) دفترچه راهنما (BA) تاییدیه (ZE) اطلاعات تکمیلی بیانیه انطباق، اعلامیه انطباق، گواهی انطباق و دستورالعمل‌ها در صورت لزوم باید رعایت شوند. برای اطلاعات بیشتر به www.pepperlfuchs.com مراجعه کنید. مشخصات لوازم جانبی به اطلاعات فنی (TI) مراجعه کنید
