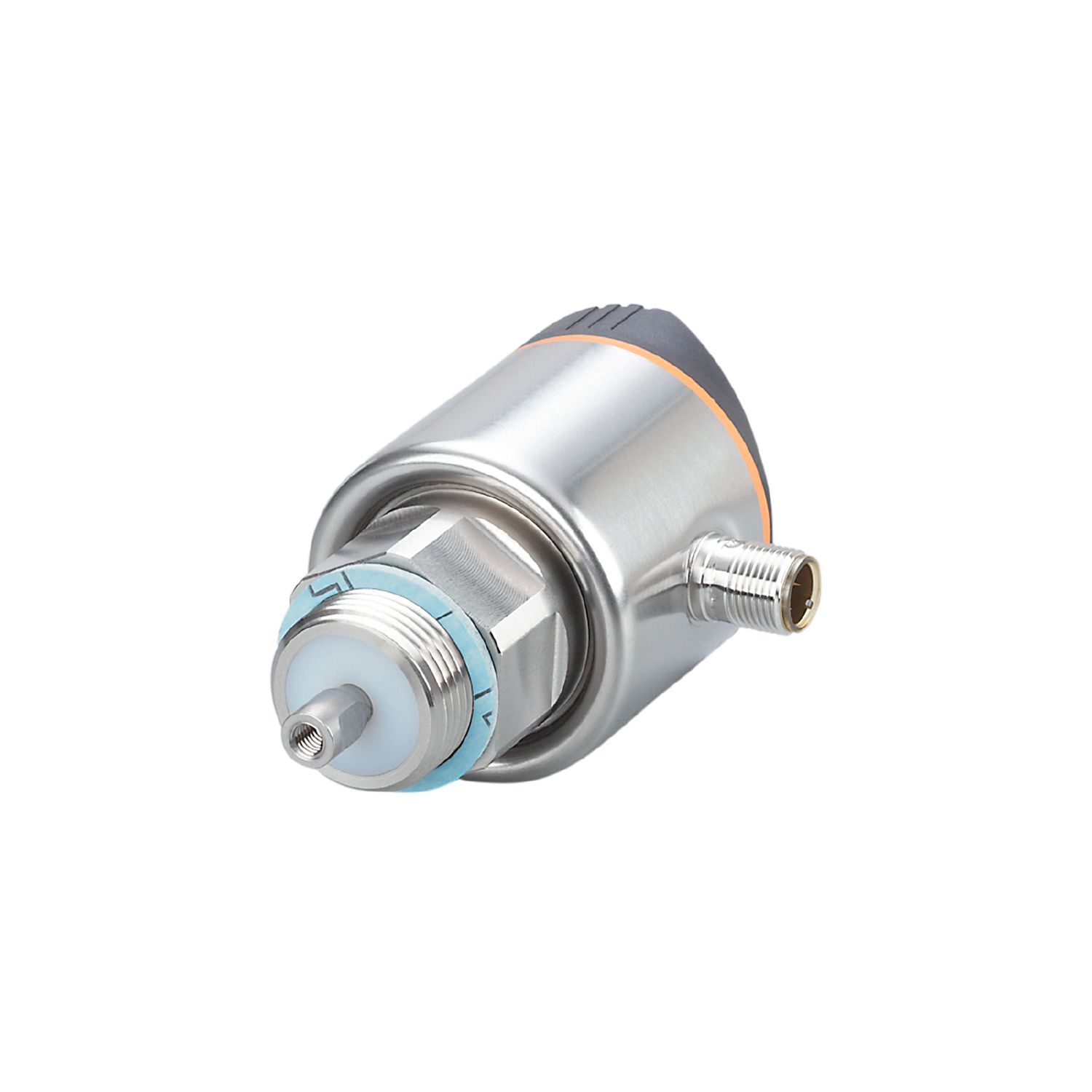

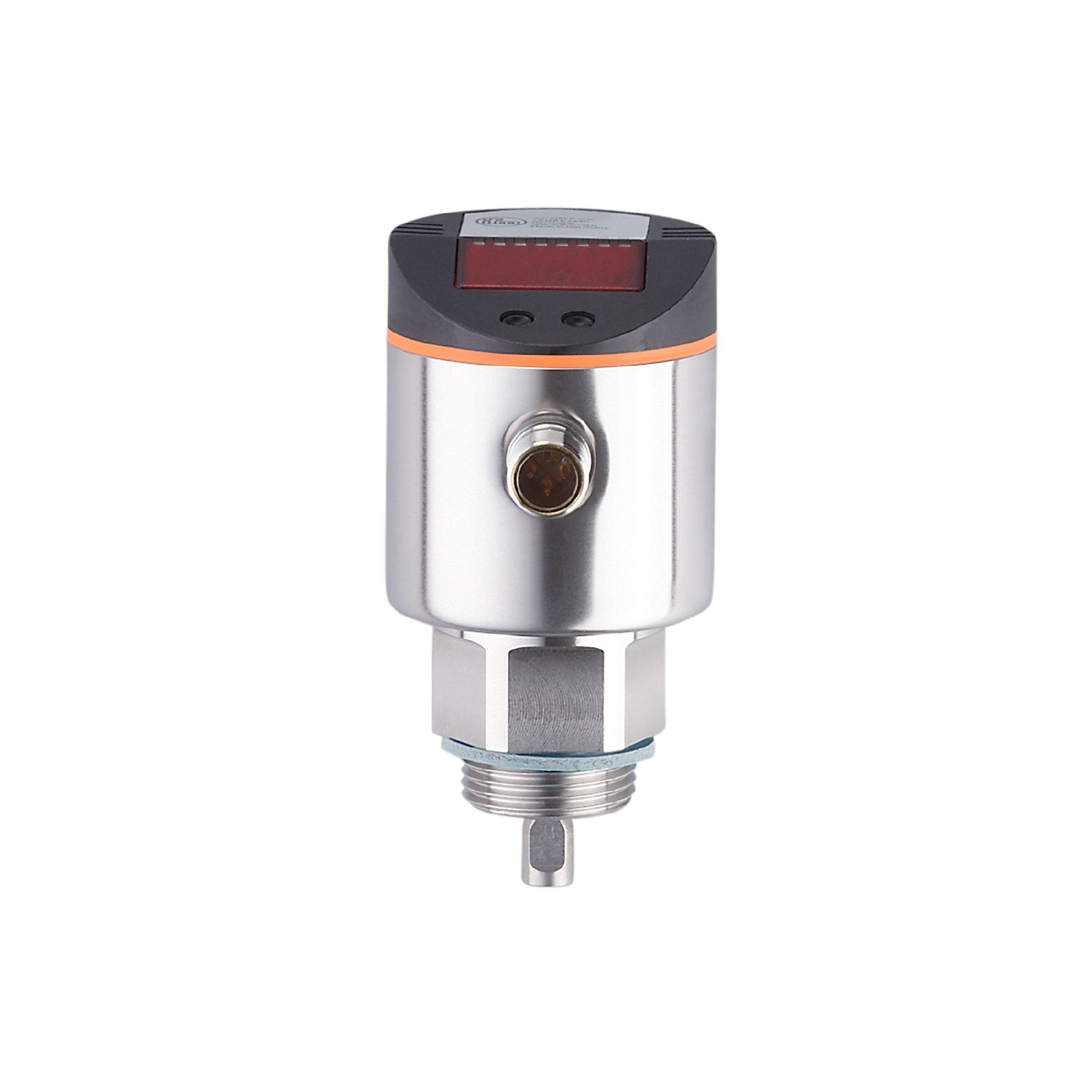

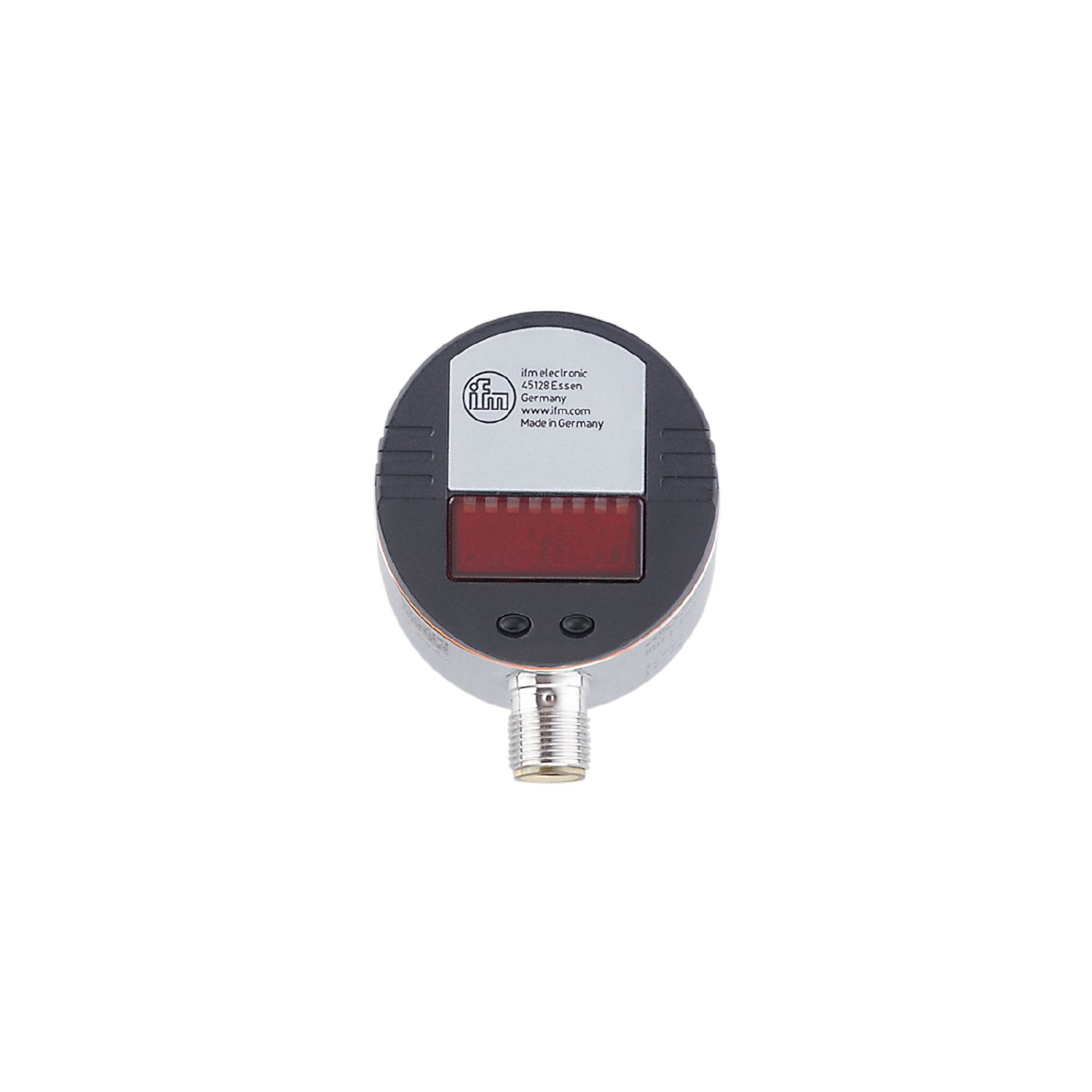

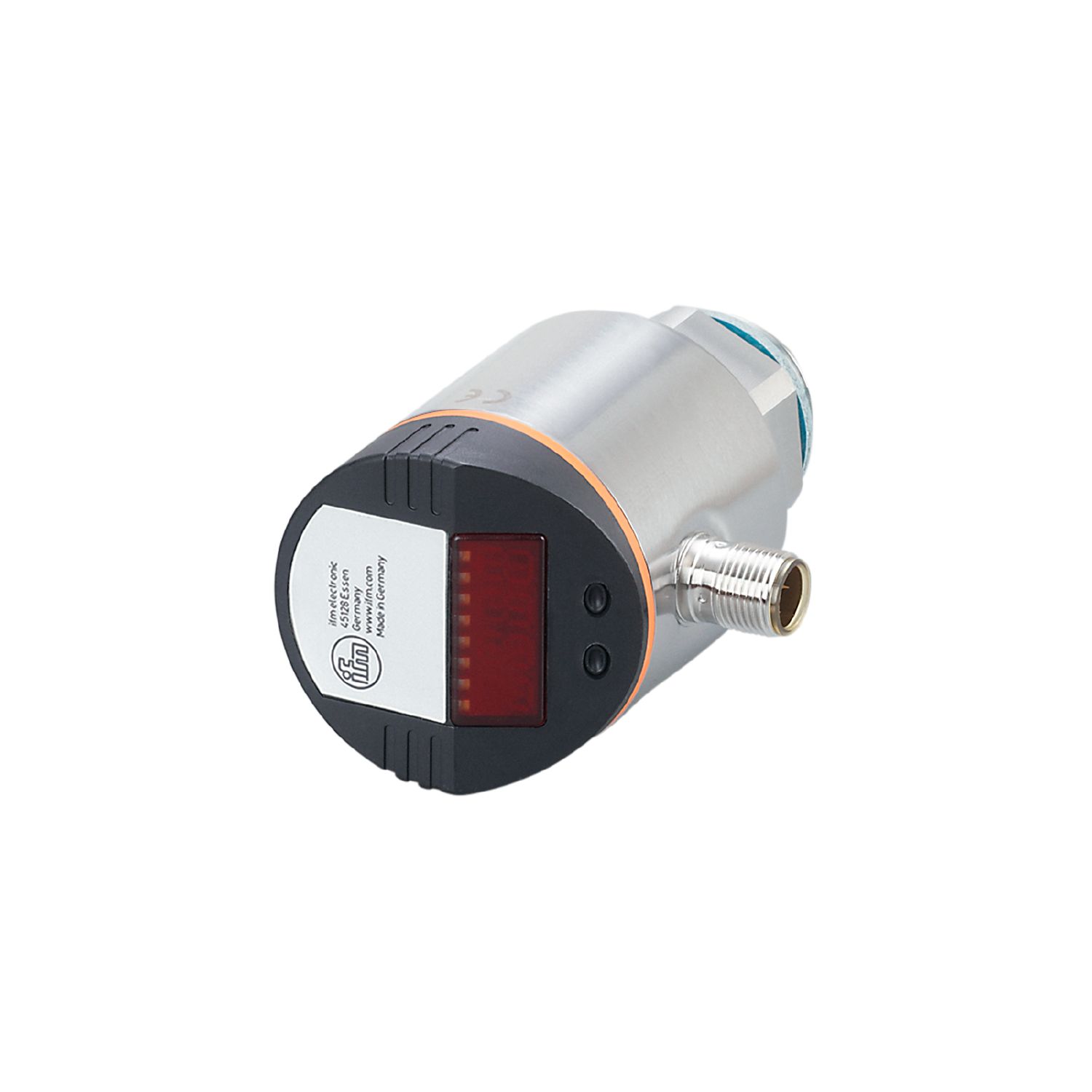

سنسور تشخیص سطح IFM مدل LR3000
ویژگیهای محصول :
تعداد ورودیها و خروجیها
تعداد خروجیهای دیجیتال: ۱؛ تعداد خروجیهای آنالوگ: ۱
طول پراب L [میلیمتر] ۱۰۰…۱۶۰۰
اتصال فرآیندی رزوهدار G 3/4 رزوه خارجی
کاربرد
سیستم کنتاکتهای روکش طلا
کاربرد برای کاربردهای صنعتی
محیط سیالات
ثابت دیالکتریک محیط
≥ ۱.۸؛ (برای محیطهایی با ثابت دیالکتریک ۱.۸…۵ (مثل روغنها)، برای کار به یک لوله کواکسیال نیاز است)
محیط سیال توصیه شده: آب؛ محیط سیال پایه آب؛ روغنها؛ محیط سیال پایه روغن
قابل استفاده نیست. به دستورالعملهای عملیاتی، فصل “عملکرد و ویژگیها” مراجعه کنید.
LR3000
سنسور سطح پیوسته (رادار موج هدایتشده)
LR0000B-BR34AMPKG/US
ifm efector, inc. • ۱۱۰۰ Atwater Drive • Malvern • PA 19355 — ما حق اعمال تغییرات فنی را بدون اطلاع قبلی برای خود محفوظ میداریم. — EN-US — LR3000-06 — 09.01.2024 —
دمای فرآیند [°C] -25…80; (90 < 1 h; به یادداشت زیر توضیحات مراجعه کنید)
میزان فشار [bar] 16
مقاومت در برابر خلاء [mbar] -1000
MAWP (برای کاربردها
طبق CRN)
[bar] 16
دادههای الکتریکی
ولتاژ عملیاتی [V] 18…30 DC
مصرف جریان [mA] < 30
کلاس حفاظت III
حفاظت در برابر قطب معکوس بله
زمان تأخیر روشن شدن [s] < 3
اصول اندازهگیری: رادار موج هدایتشده
ورودیها/خروجیها
تعداد ورودیها و خروجیها تعداد خروجیهای دیجیتال: ۱; تعداد خروجیهای آنالوگ: ۱
خروجیها
تعداد کل خروجیها ۲
سیگنال خروجی: سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ IO-Link
طراحی الکتریکی: PNP
تعداد خروجیهای دیجیتال: ۱
عملکرد خروجی: معمولاً باز/بسته؛ (قابل تنظیم)
حداکثر افت ولتاژ سوئیچینگ
خروجی DC
[ولتاژ] ۲.۵
جریان نامی دائمی
خروجی سوئیچینگ DC
[میلیآمپر] ۲۰۰
تعداد خروجیهای آنالوگ: ۱
خروجی جریان آنالوگ [میلیآمپر] ۴…۲۰، معکوسپذیر؛ (مقیاسپذیر)
حداکثر بار [Ω] ۵۰۰
خروجی ولتاژ آنالوگ [ولتاژ] ۰…۱۰، معکوسپذیر؛ (مقیاسپذیر)
حداقل. مقاومت بار [Ω] 2000
حفاظت اتصال کوتاه بله
نوع اتصال کوتاه
حفاظت حرارتی، پالسی
حفاظت اضافه بار بله
محدوده اندازهگیری/تنظیم
طول پراب L [میلیمتر] 100…1600
محدوده فعال A [میلیمتر] L-40; (هنگام تنظیم روی روغن و محیطهای روغنی: L-60)
محدوده غیرفعال I1 / I2 [میلیمتر] 30 / 10; (هنگام تنظیم روی روغن و محیطهای روغنی: 30 / 30)
نرخ نمونهبرداری [هرتز] 4
محدوده تنظیم
نقطه تنظیم SP [میلیمتر] 15…L-30
نکته در مورد نقطه تنظیم SP هنگام تنظیم روی روغن و محیطهای روغنی: 35…L-30
نقطه تنظیم مجدد rP [میلیمتر] 10…L-35
نکته در مورد نقطه تنظیم مجدد rP هنگام تنظیم روی روغن و محیطهای روغنی: 30…L-35
در گامهای [میلیمتر] 5
هیسترزیس [میلیمتر] > 5
LR3000
سنسور سطح پیوسته (رادار موج هدایتشده)
تکرارپذیری [میلیمتر] ± 5
خطای اندازهگیری [میلیمتر] ± 7
خطای آفست [میلیمتر] 5
وضوح [میلیمتر] 1
سیگنال صفر (ولتاژ) [ولتاژ] 0
سیگنال صفر (جریان) [میلیآمپر] 4.0
سیگنال کامل (ولتاژ) [ولتاژ] 10
سیگنال کامل (جریان) [میلیآمپر] 20
راندمان دما در هر 10 کلوین ± 0.2
رابطها
رابط ارتباطی IO-Link
نوع انتقال COM2 (38.4 کیلوبایت)
نسخه IO-Link 1.1
استاندارد SDCI IEC 61131-9 CDV
حالت SIO بله
پورت اصلی مورد نیاز کلاس A
دادههای پردازش آنالوگ 1
دادههای پردازش دودویی 1
حداقل. زمان چرخه فرآیند [میلیثانیه] ۲.۳
شناسههای دستگاه پشتیبانیشده نوع عملکرد شناسه دستگاه
پیشفرض ۳۴۴
شرایط عملیاتی
دمای محیط [°C] -۲۵…۶۰
دمای نگهداری [°C] -۴۰…۸۰
حفاظت IP ۶۷
آزمایشها/تاییدیهها
EMC DIN EN ۶۱۰۰۰-۶-۲
DIN EN ۶۱۰۰۰-۶-۳ در مخزن فلزی بسته
DIN EN ۶۱۰۰۰-۶-۴ در مخازن فلزی پلاستیکی یا باز
مقاومت در برابر ضربه DIN EN ۶۰۰۶۸-۲-۲۷ ۵۰ گرم (۱۱ میلیثانیه) / ۲۵ گرم (۶ میلیثانیه) با میله مرجع
۰.۵ متر
مقاومت در برابر لرزش DIN EN ۶۰۰۶۸-۲-۶ ۵ گرم (۱۰…۲۰۰۰ هرتز) / ۱ گرم (۵…۲۰۰ هرتز) با میله مرجع ۰.۵ متر
MTTF [سال] ۱۹۶
UL تاییدیه UL شماره تاییدیه H006
شماره فایل UL E174191
اطلاعات مکانیکی
وزن [گرم] 378.4
ابعاد [میلیمتر] Ø 50 / L = 99
جنس فولاد ضد زنگ (1.4301 / 304)؛ فولاد ضد زنگ (1.4404 / 316L)؛ FKM؛ PBT؛ PC؛ PEI؛ TPE-V
جنس (قطعات در تماس با آب) فولاد ضد زنگ (1.4305 / 303)؛ اتصال پراب: فولاد ضد زنگ
(1.4435 / 316L)؛ PTFE؛ FKM؛ آببندی: تقویتشده با الیاف NBR
اتصال فرآیندی رزوهدار G 3/4 رزوه خارجی
LR3000
نمایشگر واحد نمایش ۳ عدد LED، سبز
وضعیت سوئیچینگ ۱ عدد LED، زرد
نمایشگر سطح الفبایی-عددی، ۴ رقمی
نمایشگر تنظیم پارامتر الفبایی-عددی، ۴ رقمی
اتصال الکتریکی کانکتور: ۱ عدد M12؛ کدگذاری: A؛ کنتاکتها: روکش طلا
