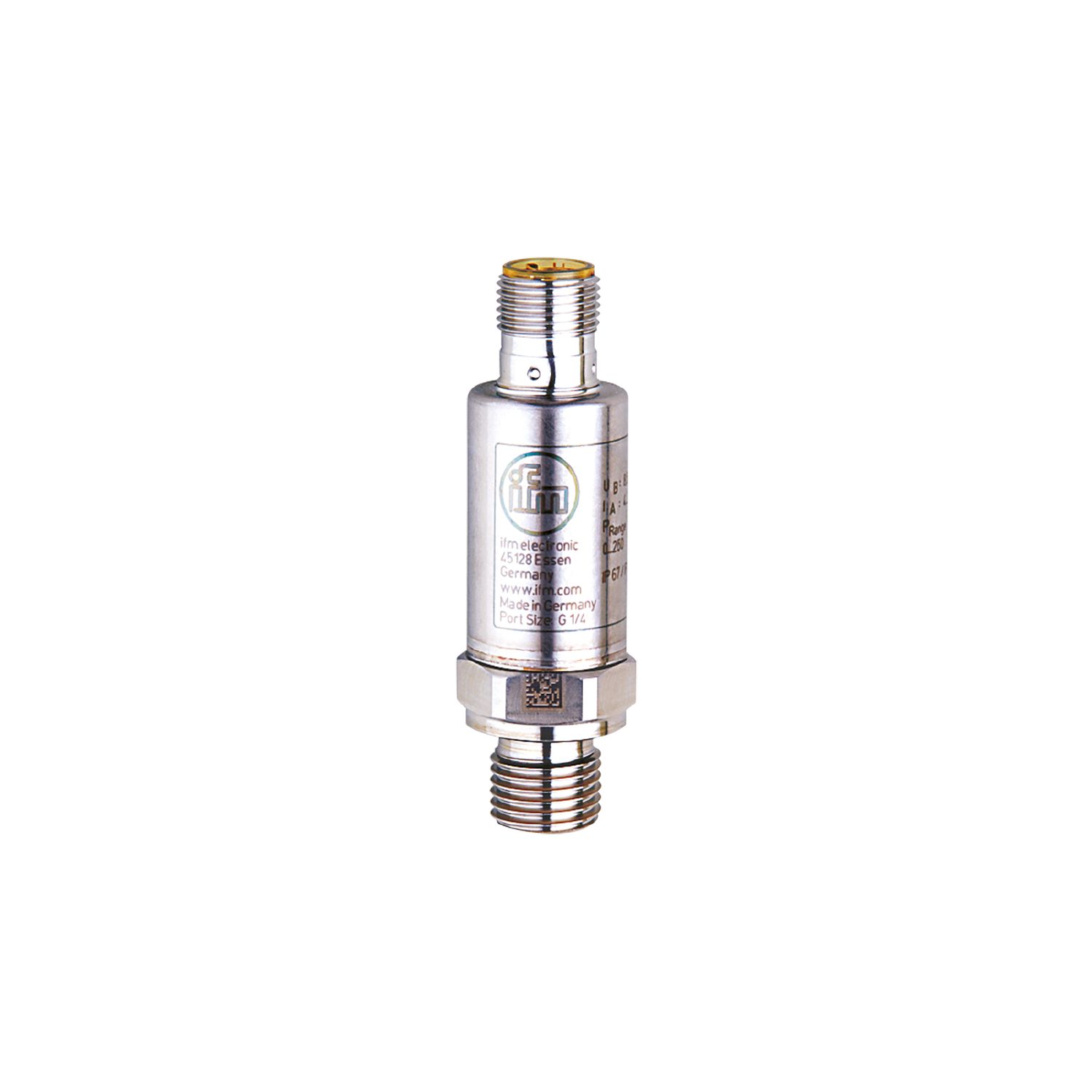

ترانسمیتر فشار IFM مدل PT5400

مشخصات محصول
تعداد ورودی‌ها و خروجی‌ها تعداد خروجی‌های آنالوگ: ۱
محدوده اندازه‌گیری ۰…۴۰۰ بار ۰…۵۸۰۰ psi ۰…۴۰ مگاپاسکال
اتصال فرآیندی رزوه‌دار G 1/4 رزوه خارجی (DIN EN ISO 1179-2)
کاربرد
کاربرد برای کاربردهای صنعتی
مایعات و گازهای محیطی
دمای متوسط ​​[°C] -۴۰…۹۰
حداقل فشار انفجار ۱۷۰۰ بار ۲۴۶۵۵ psi ۱۷۰ مگاپاسکال
میزان فشار ۱۰۰۰ بار ۱۴۵۰۰ psi ۱۰۰ مگاپاسکال
نکاتی در مورد میزان فشار استاتیک
مقاومت در برابر خلاء -۱۰۰۰ میلی‌بار -۰.۱ مگاپاسکال
نوع فشار نسبی
داده‌های الکتریکی
ولتاژ عملیاتی [V] ۸.۵…۳۶ DC
حداقل مقاومت عایق [MΩ] ۱۰۰؛ (500 ولت DC)
کلاس حفاظت III
حفاظت قطب معکوس بله
زمان تأخیر روشن شدن [s] < 0.1
ورودی‌ها / خروجی‌ها
تعداد ورودی‌ها و خروجی‌ها
تعداد خروجی‌های آنالوگ: 1
خروجی‌ها
تعداد کل خروجی‌ها 1
سیگنال خروجی
سیگنال آنالوگ
تعداد خروجی‌های آنالوگ 1
خروجی جریان آنالوگ [mA] 4…20
حداکثر بار [Ω] (Ub – 8.5 V) / 21.5 mA؛ @8.5V= 0 Ω؛ @12V حداکثر 160 Ω؛ @24V حداکثر 720 Ω
محافظ اتصال کوتاه بله
PT5400
ترانسمیتر فشار
حفاظت در برابر اضافه بار بله
محدوده اندازه‌گیری/تنظیم
محدوده اندازه‌گیری ۰…۴۰۰ بار ۰…۵۸۰۰ psi ۰…۴۰ مگاپاسکال
دقت / انحرافات
تکرارپذیری [% از محدوده] < ± ۰.۰۵; (با نوسانات دما < ۱۰ کلوین)
انحراف مشخصه‌ها
[% از محدوده] < ± ۰.۵; (شامل رانش هنگام سفت شدن بیش از حد، خطای نقطه صفر و دهانه، غیرخطی بودن، هیسترزیس)
انحراف خطی
[% دهانه] < ± 0.1 (BFSL) / < ± 0.2 (LS)
انحراف هیسترزیس
[% دهانه] < ± 0.2
پایداری طولانی مدت
[% دهانه] < ± 0.1; (در هر 6 ماه)
ضریب دمایی نقطه صفر و دهانه
[% دهانه / 10 کلوین] < 0.1 (-25…90 درجه سانتیگراد) / < 0.2 (-40…25 درجه سانتیگراد)
زمان واکنش
زمان پاسخ پله آنالوگ
خروجی
[میلی ثانیه] 1
شرایط عملیاتی
دمای محیط [°C] -40…90
دمای نگهداری [°C] -40…100
حفاظت IP 67; IP 69K
آزمایش‌ها/تاییدیه‌ها
EMC DIN EN 61000-6-2
DIN EN 61000-6-3
مقاومت در برابر ضربه DIN EN 60068-2-27 50 گرم (11 میلی‌ثانیه)
مقاومت در برابر لرزش DIN EN 60068-2-6 20 گرم (10…2000 هرتز)
MTTF [سال] 686
دستورالعمل تجهیزات فشار، مطابق با اصول مهندسی؛ قابل استفاده برای سیالات گروه 2؛ سیالات گروه 1 در صورت درخواست
داده‌های مکانیکی
وزن [گرم] 60
محفظه لوله‌ای

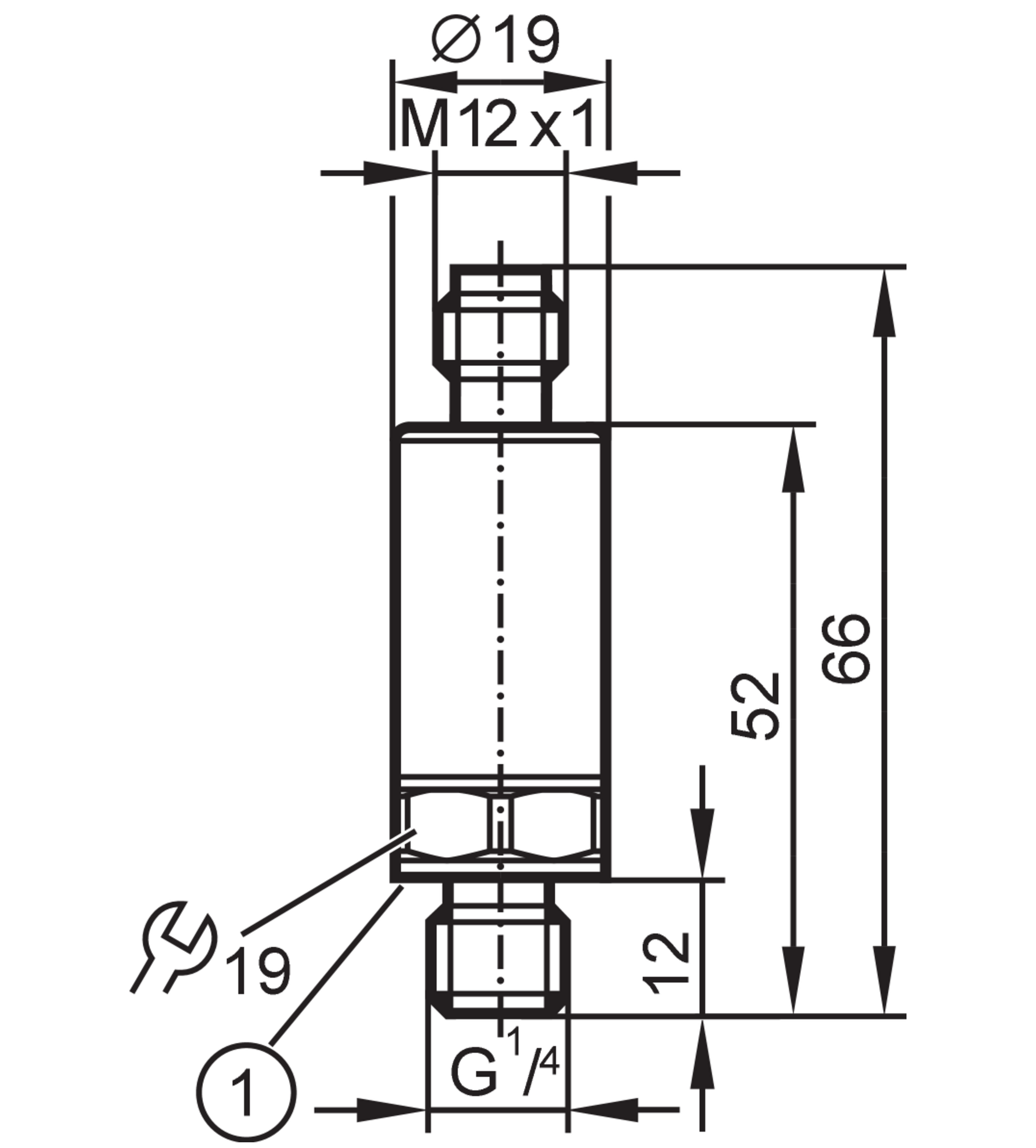

ابعاد [میلی‌متر] Ø 19 / L = 66
جنس فولاد ضد زنگ (630/1.4542/17-4 PH)؛ فولاد ضد زنگ (1.4404 / 316L)؛ PEI
جنس (قطعات در تماس با آب) فولاد ضد زنگ (630/1.4542/17-4 PH)
حداقل سیکل فشار 60 میلیون؛ (در 1.2 برابر فشار اسمی)
گشتاور سفت کردن [نیوتن متر] 25…35؛ (گشتاور سفت کردن توصیه شده؛
بستگی به روانکاری، آب‌بندی و درجه فشار دارد)
اتصال فرآیندی رزوه‌دار G 1/4 رزوه خارجی (DIN EN ISO 1179-2)
آب‌بندی اتصال فرآیندی FKM (DIN EN ISO 1179-2)
عدد محدودکننده یکپارچه (قابل نصب مجدد)
ملاحظات
ملاحظات BFSL = بهترین تناسب خط مستقیم
LS = تنظیم مقدار محدودیت
